MikroTik. Пример создания дерева очередей

Пример дерева очередей

В прошлой статье я уже рассказывал, чтобы работали приоритеты в ваших очередях вы должны не попадать в ограничение провайдера. Поэтому вы должны ограничить свой канал сильнее чем это делает провайдер. Я получаю от провайдера 85 — 95 Мбит/с, поэтому ограничиваю себя на 80 Мбит/с.

Итак, как и в предыдущей статье, из всего трафика я выделю следующие типы:

• SIP. IP-телефония потребляет очень мало трафика, но она чувствителена к потерям пакетов. Для выделения этого трафика я буду использовать UDP порты 5060 и 10000-10200. Если вы не знаете какие порты используются у вас, то можете спросить об этом у вашего провайдера IP-телефонии.
• RDP. Мне приходится подключаться к Windows серверам по протоколу RDP, поэтому выделю этот трафик. По умолчанию RDP использует TCP порт 3389. Но этот порт часто меняется и вы должны использовать тот порт, который используется у вас.
• WEB. Здесь используются TCP порты 80 и 443, а также можно указать 8080, который в своей работе использует сервис  speedtest .
• Всё остальное тоже нужно учесть и поместить в отдельную очередь. Сюда, например, будет попадать torrent.

Особенности Queue Tree

В Queue Tree в отличии от Simple Queues нельзя задать направление трафика, и для помещения трафика в очередь можно использовать только маркировку. Поэтому для разных направлений (Download и Upload) нужно создать разные ветви очередей, притом указывать направление нужно при маркировке трафика.

Теперь составим QOS таблицу:

Всего мы гарантировано выделили 45 Мбит/с, а остальные 35 Мбит/с будут распределятся в зависимости надобности и по приоритетам. Например, понадобилось WEB еще 30 Мбит/с, он их получил и осталось свободных 5 Мбит/с. Затем, понадобилось RDP 10 Мбит/с, а осталось только 5 Мбит/с. Но у RDP приоритет выше чем у WEB, поэтому он 5 Мбит/с заберёт от WEB и 5 Мбит/с из свободных. Надеюсь это понятно.

Маркировка трафика

Если вы по предыдущей статье создавали у себя простые очереди (Simple Queues) не забудьте их все отключить. А также отключите все правила маркировки относящиеся к ним.

Деревья очередей создаваемые на вкладке «Queue Tree» для помещения трафика в очереди используют только марки пакетов. Поэтому вначале займёмся маркировкой.

Маркируем весь Upload

На самом деле это будет весь остальной Upload, но маркировать его нужно самым первым. А при маркировки пакетов мы просто поставим галочку Passthroough, чтобы трафик мог быть пере-маркирован правилами ниже. Тогда всё что не пере-маркируется и будет всем остальным Upload.

Я в прошлой статье уже писал что маркировать пакеты нужно в «IP / Firewall» на вкладке Mangle, но на всякий случай напомню!

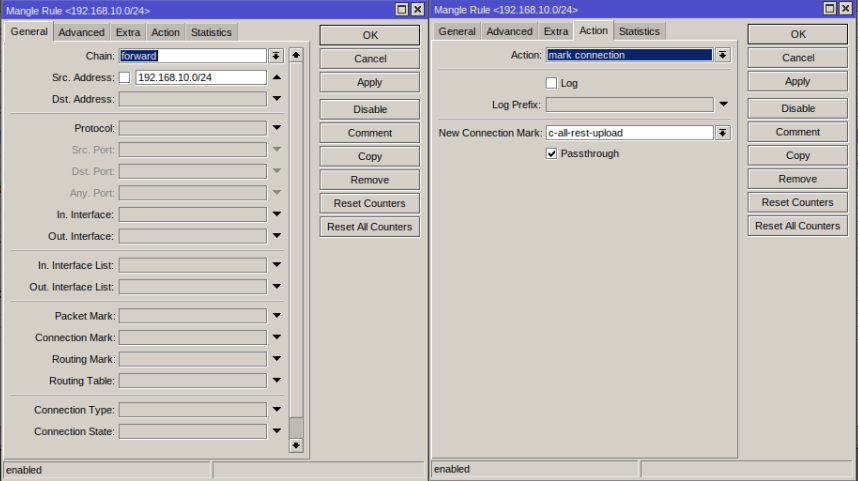

Итак, создаём новое правило маркировки соединения:

В цепочке (Chain) Forward, всё что идет из моей локальной сети, я маркирую соединение (mark connection) меткой c-all-rest-upload. Не забываем поставить галочку Passthrough.

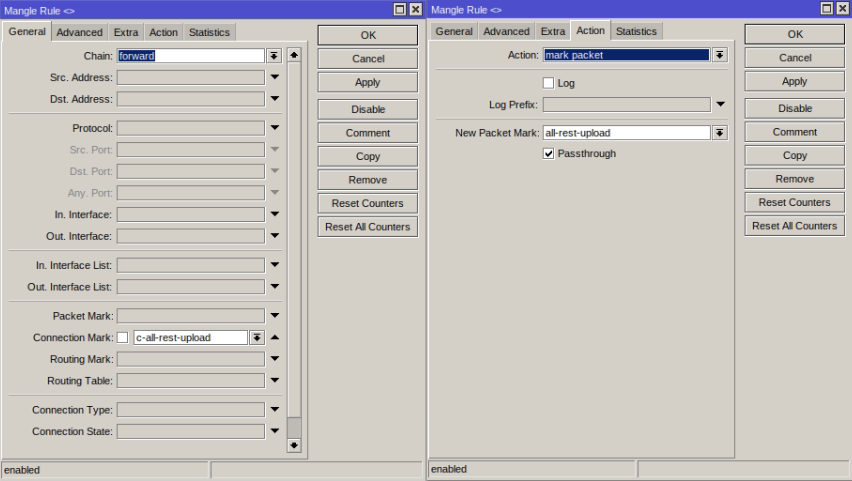

Затем создаём правило для маркировки пакетов:

Также в цепочке «Forward» всё что помечено маркой соединения (Connection Mark) c-all-rest-upload, я маркирую пакеты (mark packet) меткой all-rest-upload. Оставляем галку Passthrough, так как этот трафик может пере-маркироваться правилами ниже, например это будет sip, rdp или web трафик.

Маркируем весь Download

Всё делается по аналогии, только направление трафика меняется.

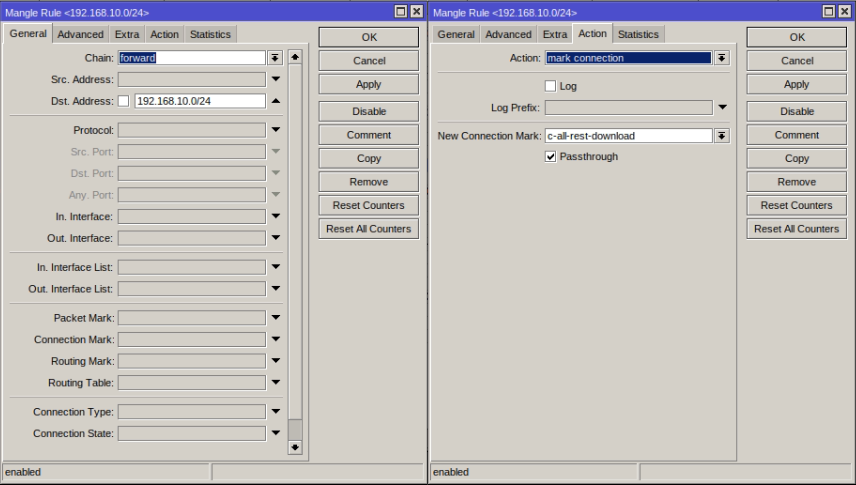

Вот так маркируем соединение:

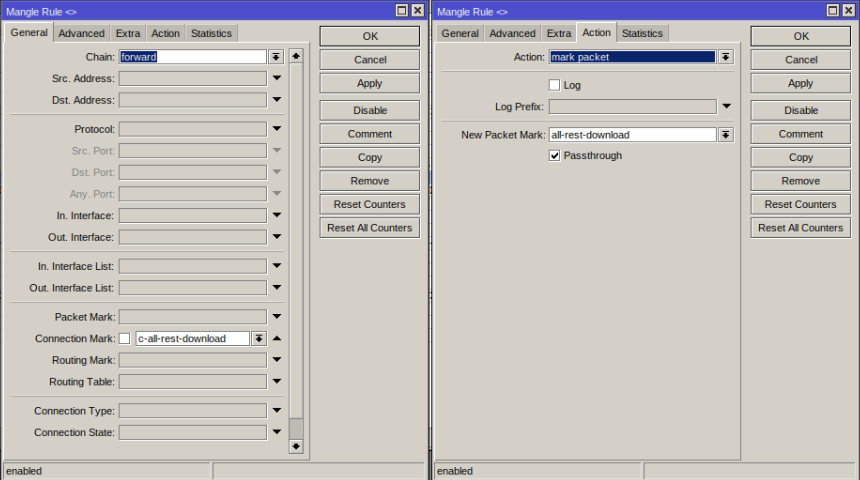

А так маркируем пакеты:

Маркируем исходящий web-трафик

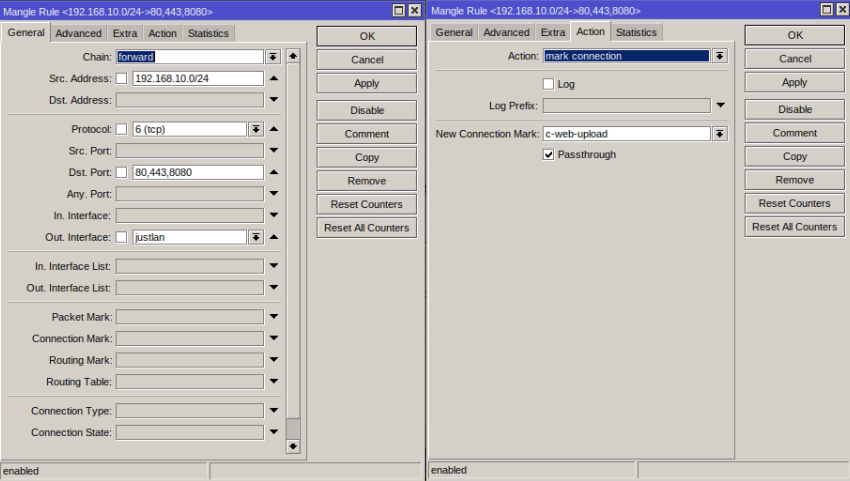

Здесь уже нужно указывать протокол (Protocol) и порты назначения (Dst Port). Web использует TCP порты 80 и 443, а сервис  SpeedTest  порт 8080. Также маркируя соединения всегда ставьте галочку Passthrough. Кстати, направление трафика я указываю с помощью Src. Address = моя локальная сеть, и Out. Interface = мой интерфейс интернета. То-есть всё что идет из локальной сети в интернет это Upload, а в обратную сторону — Download.

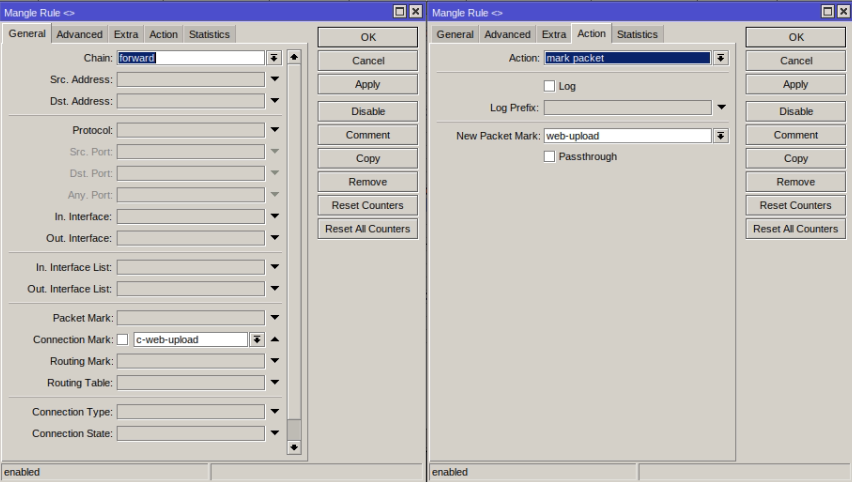

Затем маркируем пакеты в рамках соединения c-web-upload. Здесь уже можно снять галочку Passthrough, так как web трафик не может вдруг стать sip или rdp трафиком и не должен пере-маркироваться правилами ниже:

Маркируем входящий web-трафик

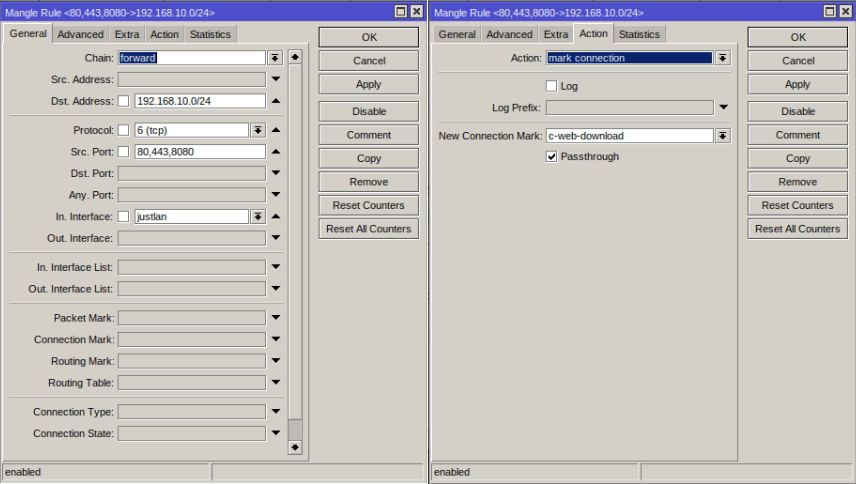

Здесь просто меняем направление трафика. Интернет — теперь это входящий интерфейс (In Interface), локальная сеть — это сеть назначения (Dst Address), а также порты теперь у нас исходящие (Src Ports):

И в рамках промаркированных соединений c-web-download метим пакеты меткой web-download:

Самостоятельная работа

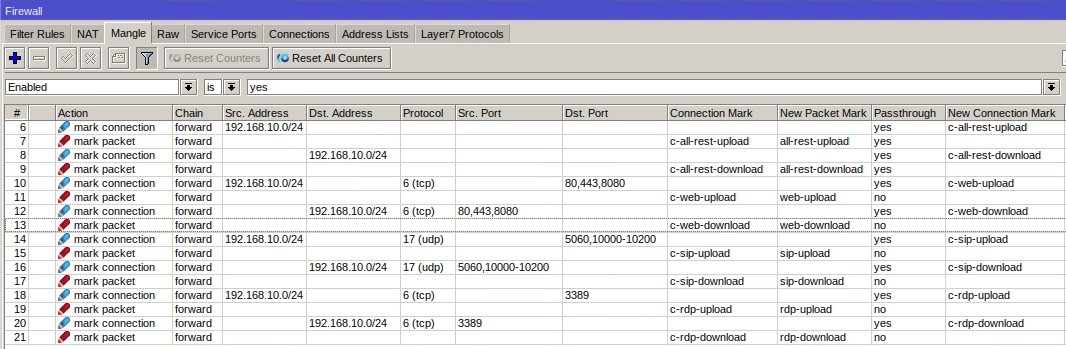

По аналогии, самостоятельно, промаркируйте rdp и sip трафик. А в качестве подсказки оставлю здесь этот скриншот:

Напомню что rdp использует TCP порт 3389, а sip 5060 и группу портов для голосового трафика. Все эти порты могут быть изменены, поэтому нужно указывать те порты, которые используются лично у вас.

Создание дерева очередей

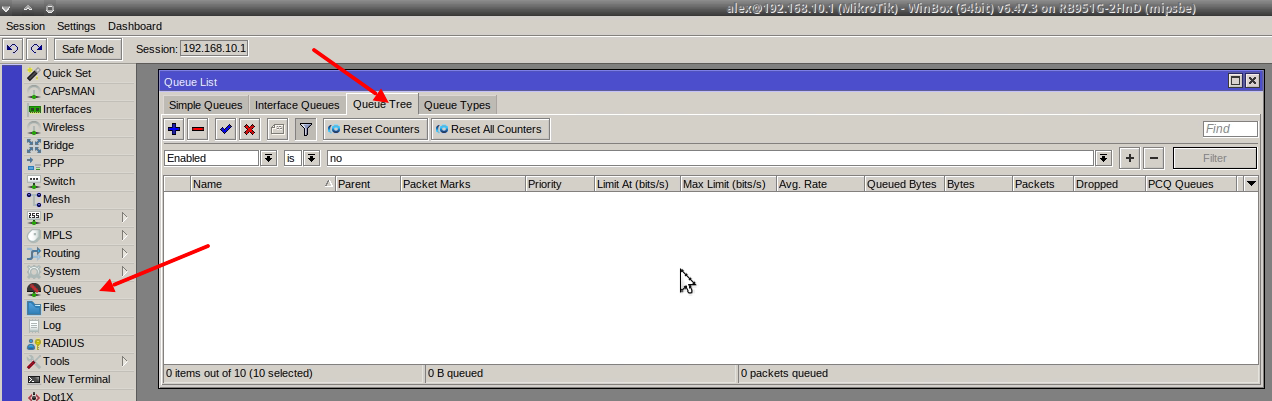

Итак, для создания дерева очередей, открываем «Queues» и переходим на вкладку Queue Tree:

Создание первых ветвей дерева очередей — Download и Upload

Создаём две очереди без помещения туда трафика, т.е. без указания марки пакетов. Это будут просто родительские очереди для всех остальных очередей.

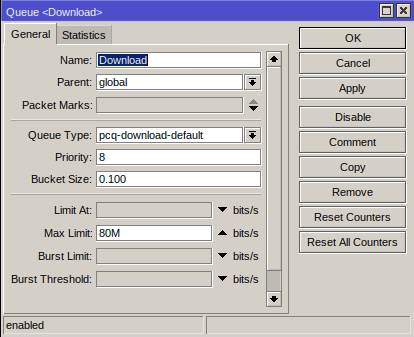

Создадим первую очередь с именем Download. В качестве родителя укажем global — это общий трафик на маршрутизаторе. Изменим тип очереди на pcq-download-default и укажем Max Limit = 80 Мбит/с.

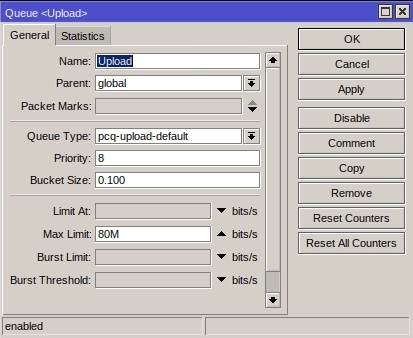

Создадим вторую очередь с именем Upload. В качестве родителя также укажем global, изменим тип очереди на pcq-upload-default и укажем Max Limit = 80 Мбит/с.

Создание очередей для sip-трафика

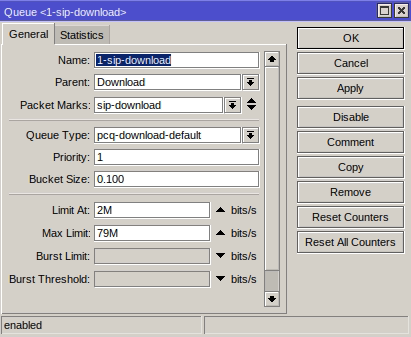

Во-первых создаю очередь для входящего sip трафика. Назову эту очередь 1-sip-download (1 — это приоритет, я так называю очереди, чтобы было удобнее на них потом смотреть). В качестве родителя (Parent) укажу Download. А помещать в эту очередь буду трафик с меткой пакетов sip-download. Изменю тип очереди на pcq-download-default. Выставлю следующие настройки: Priority = 1, Limit At = 2 Мбит/с и Max Limit = 79 Мбит/с.

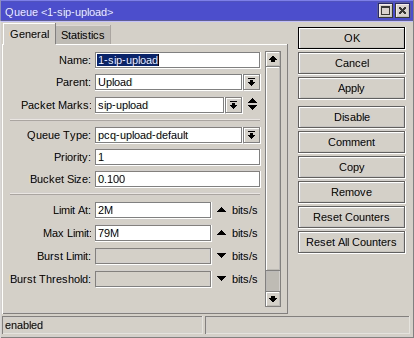

Аналогично создам очередь для исходящего sip трафика:

Самостоятельная работа

По аналогии создайте все остальные очереди: rpd входящий и исходящий трафик, web входящий и исходящий трафик, и всё остальное (all rest) входящий и исходящий трафик.

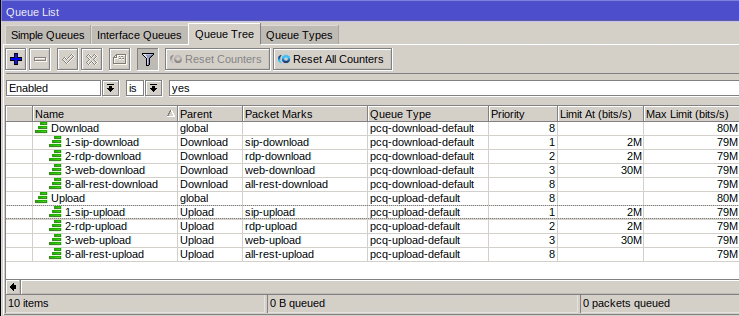

В качестве подсказки оставлю здесь этот скриншот:

Надеюсь вы с этим заданием справитесь!
