MikroTik (RouterOS 7) — маркировка и балансировка

В этой статье мы разберёмся с темой «Балансировка трафика» на роутере MikroTik, под управлением RouterOS 7.
Tags:

Введение

В этой статье я покажу как разделить трафик на 2 провайдера с использованием роутера MikroTik и RouterOS 7.

Балансировка на роутерах MikroTik заключается в маркировке некоторого траффика, который затем помещают в разные таблицы маршрутизации. А уже в разных таблицах маршрутизации создают разные дефолтные маршруты, через разных провайдеров.

Вся настройка роутера MikroTik, в этой статье, делается с помощью команд, в которых используются шаблоны:

  • <ip-isp> — ip-адрес из сети провайдера, который вы используете на роутере.
  • <ip-local> — ip-адрес на роутере из локальной сети.
  • <local-net> — подсеть вашей локальной сети.
  • <net-isp> — выделенная вам подсеть провайдера. Если у вас 1 ip-адрес, то подсеть будет /30. А если 5, то /29.
  • <ip-gw-isp> — ip-адрес шлюза провайдера.
  • <local-ip-serv> — ip-адрес какого-нибудь сервера в локалке.

Адресация

Во-первых, если это ещё не сделано, настроим ip-адреса на роутере. Укажем 3 адреса: в локальной сети, в сети первого провайдера и в сети второго:

/ip address
add address=<ip-isp1> interface=ether1
add address=<ip-isp2> interface=ether2
add address=<ip-local> interface=ether3

Таблицы маршрутизации

Создадим две таблицы маршрутизации для двух провайдеров. Эти таблицы должны быть помечены как fib (Forwarding Information Base).

/routing table
add fib name=ISP-1
add fib name=ISP-2

Про FIB можете почитать  здесь .

Дефолтные маршруты

Создаём дефолтные маршруты в таблицах маршрутизации:

/ip route
add dst-address=0.0.0.0/0 gateway=<ip-gw-isp1>
add dst-address=0.0.0.0/0 gateway=<ip-gw-isp1> routing-table=isp-1
add dst-address=0.0.0.0/0 gateway=<ip-gw-isp2> routing-table=isp-2

Обратите внимание, если мы не указываем таблицу маршрутизации, то роут попадает в таблицу main. В нашем случае в таблице main будет дефолтный маршрут через первого провайдера.

Входящий трафик

К входящим подключениям можно отнести:

  • Управление роутером, например подключение с помощью WinBox или SSH.
  • Входящие подключения VPN, когда ваш роутер выступает в роли сервера VPN.
  • Входящие подключения к сервисам на роутере, например DNS или NTP.

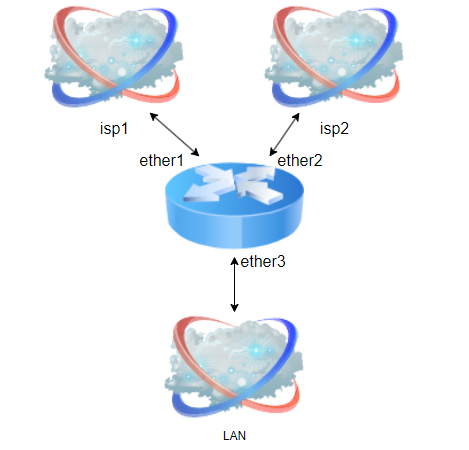

В этом случае балансировка будет обеспечиваться за счет подключений к роутеру MikroTik через разных провайдеров. Основной задачей здесь будет обеспечение ответа с того же интерфейса, на который пришёл запрос. Запрос может прийти как из сети первого или второго провайдера, так и из локальной сети.

Для локальной сети всё просто, вы указали ip-адрес для локальной сети, при этом создался коннект маршрут в таблице main. То-есть компьютеры из локальной сети к роутеру будут ходить по таблице main. Мы не будем специально отлавливать такой траффик, и помещать его в другую таблицу маршрутизации.

Но входящие подключения от разных провайдеров нужно разделить, поместив их в свои таблицы маршрутизации. Входящий запрос который пришёл на Ether1 или Ether2 вначале попадёт в Connection Tracker, и там будет создано соединение. Это соединение можно промаркировать в Mangle Prerouting. Затем запрос пойдет на Routing Decision, если этот запрос предназначен не маршрутизатору, то он попадёт в таблицу Forward, а если маршрутизатору то в таблицу Input (в нашем случае).

И так, промаркируем соединения (mark-connection). Кстати, нет смысла маркировать каждый пакет, достаточно только первого в рамках соединения (connection-state=new).

/ip firewall mangle
add action=mark-connection chain=prerouting connection-mark=no-mark connection-state=new dst-address=<net-isp1> \
    in-interface=ether1 new-connection-mark=isp-1 passthrough=no
add action=mark-connection chain=prerouting connection-mark=no-mark connection-state=new dst-address=<net-isp2> \
    in-interface=ether2 new-connection-mark=isp-2 passthrough=no

Ответ роутера тоже пойдёт через Connection Tracker, и там он уже будет промаркирован. На основе этой марки (connection-mark) в цепочке Output (перед самым выходом) мы поместим ответ в нужную таблицу маршрутизации (mark-routing). А уже по этой таблице маршрутизации роутер найдёт интерфейс, куда послать ответ на запрос.

/ip firewall mangle
add action=mark-routing chain=output connection-mark=isp-1 new-routing-mark=isp-1 passthrough=no
add action=mark-routing chain=output connection-mark=isp-2 new-routing-mark=isp-2 passthrough=no

Трафик из интернета в локалку (NAT)

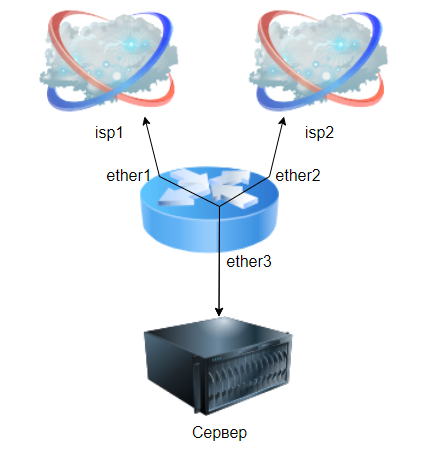

Здесь нужно пометить трафик идущий из интернета в локальную сеть через проброшенные порты. Нужно чтобы запрос пришедший через первого провайдера, ушёл тоже через первого. А запрос, пришедший через второго провайдера, ушёл через второго.

Прокинем порты, через оба провайдера. В примере я прокидываю 80 порт.

/ip firewall nat
add action=dst-nat chain=dstnat dst-address=<ip-isp1> dst-port=80 protocol=tcp to-addresses=<local-ip-serv>
add action=dst-nat chain=dstnat dst-address=<ip-isp2> dst-port=80 protocol=tcp to-addresses=<local-ip-serv>

У нас уже существует маркировка соединения, которое мы делали для входящего трафика, его мы и будем использовать.

А помещать трафик в нужную таблицу маршрутизации, будем в таблице prerouting. Дополнительно сузим условие, что трафик идёт из локальной сети, ведь это уже ответ сервера из локальной сети.

/ip firewall mangle
add action=mark-routing chain=prerouting connection-mark=isp-1 in-interface=ether3 new-routing-mark=isp-1 passthrough=no
add action=mark-routing chain=prerouting connection-mark=isp-2 in-interface=ether3 new-routing-mark=isp-2 passthrough=no

Трафик от роутера

К исходящему трафику от самого роутера можно отнести:

  • Подключение к NTP, DNS и другим подобным сервисам с самого роутера.
  • Исходящие подключения к VPN серверам.

Это уже не ответы на запросы, это уже запросы, которые генерирует сам роутер.

Здесь мы будем использовать список сетей BOGON — это немаршрутизируемые адреса. То есть !BOGON — это интернет.

/ip firewall address-list
add address=0.0.0.0/8 list=BOGONS
add address=10.0.0.0/8 list=BOGONS
add address=100.64.0.0/10 list=BOGONS
add address=127.0.0.0/8 list=BOGONS
add address=169.254.0.0/16 list=BOGONS
add address=172.16.0.0/12 list=BOGONS
add address=192.0.0.0/24 list=BOGONS
add address=192.0.2.0/24 list=BOGONS
add address=192.168.0.0/16 list=BOGONS
add address=198.18.0.0/15 list=BOGONS
add address=198.51.100.0/24 list=BOGONS
add address=203.0.113.0/24 list=BOGONS
add address=224.0.0.0/4 list=BOGONS

Промаркируем соединения (mark-connection), который идёт от самого роутера в интернет (!BOGON). При этом, если исходящий адрес у нас относится к первому провайдеру, то он получит марку isp-1-out. А если ко второму провайдеру, то марку isp-2-out. Маркировать роуты мы будем в этой же цепочке (output), поэтому здесь дополнительно нужно указать настройку passthrough=yes.

/ip firewall mangle
add action=mark-connection chain=output connection-mark=no-mark connection-state=new dst-address-list=!BOGONS \
    new-connection-mark=isp-1-out passthrough=yes src-address=<net-isp1>
add action=mark-connection chain=output connection-mark=no-mark connection-state=new dst-address-list=!BOGONS \
    new-connection-mark=isp-2-out passthrough=yes src-address=<net-isp2>

Теперь, основываясь на промаркированных соединениях, нужно поместить трафик в нужные таблицы маршрутизации (mark-routing):

add action=mark-routing chain=output connection-mark=isp-1-out new-routing-mark=isp-1 passthrough=no
add action=mark-routing chain=output connection-mark=isp-2-out new-routing-mark=isp-2 passthrough=no

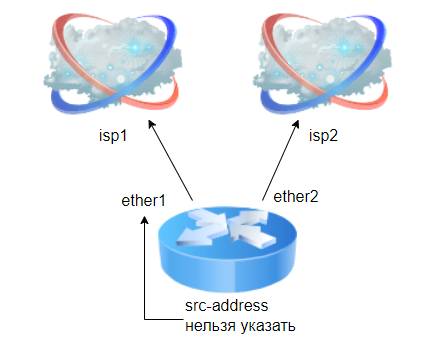

Перечисленные правила будут работать, когда мы можем указать src-address, его можно указать в утилитах tool/ping, tool/traceroute. А также в VPN клиентах l2tp, ip-ip и gre.

Если же исходящий адрес мы не можем указать, то такой трафик попадёт в таблицу main. И исходящий интерфейс будет выбран по таблице main. В моём случае трафик с роутера пойдет через первого провайдера.

Трафик из локалки в интернет

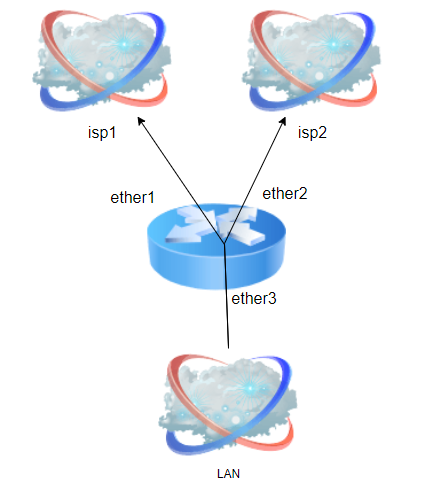

Для балансировки такого трафика я буду использовать Per Connection Classifier. То есть, балансировка выхода в интернет через MikroTik будет автоматической.

Per Connection Classifier — берёт соединение и основываясь на портах и адресах источника и назначения создаёт хэш. Затем этот хеш делится на какой-то знаменатель (он берётся по числу провайдеров), и высчитывается остаток от деления. Фишка в том что, если мы делим хеш на 2, то в остатке может быть 0 или 1. Если делим на 3, то в остатке 0, 1 или 2.

Если у нас 2 провайдера, то хеш делим на 2, получаем в остатке:

  • 0 — трафик пускаем через 1 провайдера.
  • 1 — трафик пускаем через 2 провайдера.

Подробнее про Per Connection Classifier можете почитать  здесь .

Для начала создадим два правила srcnat, чтобы при выходе через разных провайдеров мы получали разные ip-адреса.

/ip firewall nat
add action=src-nat chain=srcnat out-interface=ether-1 src-address=<local-net> to-addresses=<ip-isp1>
add action=src-nat chain=srcnat out-interface=ether-2 src-address=<local-net> to-addresses=<ip-isp2>

Промаркируем соединения (mark-connection), которые идут из локальной сети в интернет (!BOGONS). При маркировке добавим условие per-connection-classifier. И так как, потом, роуты маркировать будем в этой же цепочке (prerouting), то добавляем правило passthrough=yes. Трафик будем маркировать следующими марками: isp-1-l и isp-2-l.

/ip firewall mangle
add action=mark-connection chain=prerouting connection-mark=no-mark connection-state=new \
    dst-address-list=!BOGONS in-interface=ether-3 new-connection-mark=isp-1-l passthrough=yes \
    per-connection-classifier=src-address-and-port:2/0 src-address=<local-net>
add action=mark-connection chain=prerouting connection-mark=no-mark connection-state=new \
    dst-address-list=!BOGONS in-interface=ether-3 new-connection-mark=isp-2-l passthrough=yes \
    per-connection-classifier=src-address-and-port:2/1 src-address=<local-net>

Поместим трафик в нужные таблицы маршрутизации в цепочке prerouting:

/ip firewall mangle
add action=mark-routing chain=prerouting connection-mark=isp-1-l new-routing-mark=isp-1 passthrough=no
add action=mark-routing chain=prerouting connection-mark=isp-2-l new-routing-mark=isp-2 passthrough=no

Итог

После таких настроек у вас будет 4 типа трафика:

  • Трафик к роутеру.
    • Запрос из локальной сети, ответ уйдёт на интерфейс локальной сети (таблица main).
    • Запрос пришёл через провайдера 1, ответ уйдёт через провайдера 1.
    • Запрос пришёл через провайдера 2, ответ уйдёт через провайдера 2.
  • Трафик из интернета к локалке через проброшенные порты.
    • Пакет пришёл через провайдера 1, прошёл NAT, попал серверу. Ответ с сервера пойдёт через провайдера 1.
    • Пакет пришёл через провайдера 2, прошёл NAT, попал серверу. Ответ с сервера пойдёт через провайдера 2.
  • Трафик от роутера.
    • Если мы можем указать src-address, то идём через определённого провайдера.
    • Если не можем указать src-address, то идём через того провайдера, дефолтный роут на кого мы указали в таблице main.
  • Трафик из локальной сети в интернет.
    • С помощью Per Connection Classifier делим весь трафик на два, половину пускаем через 1 провайдера, половину через 2 провайдера.

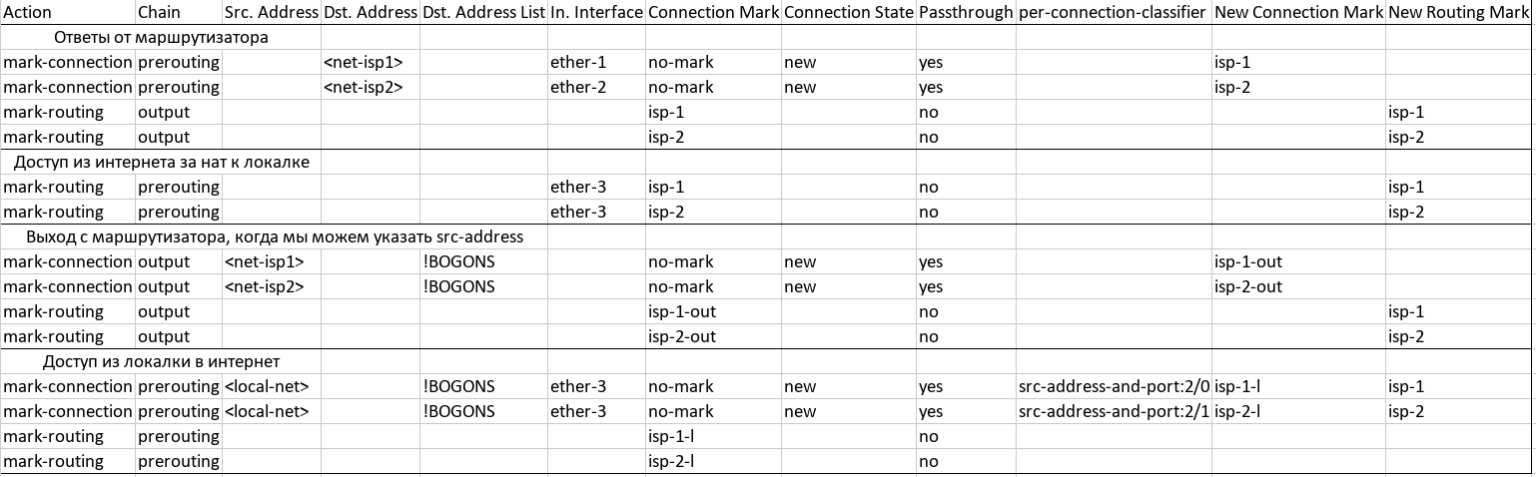

Итоговая табличка правил Mangle на MikroTik чтобы работала балансировка, у меня получилась такая:

Если понравилась статья, подпишись на мой канал в  VK  или  Telegram .
